Geometrické tolerancie hrajú rozhodujúcu úlohu pri obrábaní CNC kovových častí. Ako renomovaný dodávateľ CNC obrábania kovových častí chápem význam týchto tolerancií pri zabezpečovaní kvality, funkčnosti a vzájomnej zameniteľnosti konečných výrobkov. V tomto blogu sa ponorím do rôznych aspektov geometrických tolerancií pre kovové časti CNC, vrátane toho, čo sú, prečo sú dôležité a ako sú špecifikované.
Čo sú geometrické tolerancie?
Geometrické tolerancie sú súborom pravidiel a symbolov používaných na definovanie povolených variácií vo forme, orientácii, umiestnení a spustení - z funkcií na časti. Na rozdiel od rozmerových tolerancií, ktoré riadia iba veľkosť vlastnosti, geometrické tolerancie sa zaoberajú tvarom a relatívnou polohou vlastností. Napríklad hriadeľ môže mať špecifický priemer (rozmerová tolerancia), ale musí byť tiež rovná (tolerancia formy) a sústredená v určitom rozsahu (tolerancia polohy).
Existuje niekoľko typov geometrických tolerancií, ktoré možno všeobecne rozdeliť do nasledujúcich kategórií:
Tolerancia
- Priamosť: Táto tolerancia riadi, ako by mala byť priama vlastnosť, napríklad hrana alebo os. Napríklad v dlhej kovovej tyči vyrobenej prostredníctvom obrábania CNC tolerancia priamosť zaisťuje, že tyč nemá žiadne významné ohyby.
- Plochosť: Definuje mieru, do akej je povrch plochý. V kovovej doske CNC je tolerancia rovinnosti rozhodujúca na zabezpečenie správneho párenia s inými komponentmi.
- Kruhovosť (Roundness): Tolerancia kruhu sa používa pre valcové alebo kruhové vlastnosti. Zaisťuje, že prierez valca alebo otvor je čo najbližšie k dokonalému kruhu. Napríklad pri výrobe ložísk je na plynulú prevádzku potrebná vysoká tolerancia kruhu.
- Valcosť: Táto tolerancia kombinuje rovnosť, kruhovosť a zúženie valcovitého prvku. Zaisťuje, že celý valcový povrch je v špecifikovaných geometrických limitoch.
Orientačné tolerancie
- Kolmo: Tolerancia kolmého stupňa riadi uhol medzi dvoma vlastnosťami, takže sú v uhle 90 stupňov k sebe navzájom. V kovovom ráme CNC je kolmo medzi stranami nevyhnutná pre správnu montážnu a štrukturálnu integritu.
- Paralelizmus: Zaisťuje, že dve vlastnosti sú navzájom rovnobežné. Napríklad v súbore vodiacich koľajníc je potrebná tolerancia paralelizmu na zabezpečenie hladkého pohybu komponentov pozdĺž koľajníc.
- Uhlovosť: Tolerancia uhlovej uhlovej úrovne sa používa, keď sa medzi dvoma vlastnosťami vyžaduje špecifický uhol, ktorý nie je 90. stupňa. To je bežné v častiach s šikmými povrchmi, ako sú napríklad niektoré komponenty obrábacieho stroja.
Tolerancie polohy
- Pozícia: Tolerancia polohy definuje prípustné umiestnenie funkcie vo vzťahu k ďalším funkciám z časti. Napríklad v kovovej doske s viacerými otvormi tolerancia polohy každého otvoru zaisťuje, že sa nachádzajú presne pre správnu zostavu s ostatnými časťami.
- Sústrednosť: Koncentrická tolerancia sa používa pre funkcie, ktoré by mali zdieľať rovnakú stredovú os. Vo viacstupňovom hriadeli je koncentricita medzi rôznymi rezmi rozhodujúca pre vyváženú rotáciu.
- Symetria: Tolerancia symetrie zaisťuje, že dve vlastnosti sú symetrické okolo stredovej roviny. To je dôležité v častiach, kde je potrebná rovnováha a estetický vzhľad.
Spustiť tolerancie
- Kruhový beh - von: Kruhový beh - Out tolerancia riadi variáciu povrchu rotujúcej časti, keď sa otáča okolo osi. Pre komponenty, ako sú hriadele a kladky, je dôležité, aby sa zabezpečila hladká rotácia a znížená vibrácia.
- Celkový spustenie -: Celková spustenie tolerancie zohľadňuje kruhové aj axiálne variácie rotujúcej časti. Používa sa na presnejšie riadenie rotujúcich komponentov.
Prečo sú geometrické tolerancie dôležité pri obrábaní CNC?
Zabezpečenie funkčnosti
Správne geometrické tolerancie sú nevyhnutné pre funkčnosť kovových častí CNC. Napríklad, ak nie je splnená tolerancia kruhovej tolerancie prevodového stupňa, ozubené koleso sa nesmie správne spojiť s inými prevodmi, čo vedie k hluku, opotrebeniu a zníženej účinnosti. V hydraulickom valci sú tolerancie rovinnosti a priamosti piestovej tyče rozhodujúce pre správne tesnenie a hladkú prevádzku.
Zameniteľnosť
Geometrické tolerancie umožňujú zameniteľnosť častí. Ak sa diely vyrábajú v špecifikovaných geometrických toleranciách, môžu sa ľahko vymeniť bez potreby rozsiahleho vybavenia alebo nastavenia. To je obzvlášť dôležité pri hromadnej výrobe, kde je potrebných veľké množstvo rovnakých častí.
Kontrola kvality
Geometrické tolerancie poskytujú jasný štandard pre kontrolu kvality. Meraním a kontrolou geometrických prvkov CNC - opracovaných častí oproti špecifikovaným toleranciám môžu výrobcovia zabezpečiť, aby časti spĺňali požadované normy kvality. Pomáha to pri znižovaní počtu chybných častí a zlepšovaní celkovej účinnosti výroby.
Cena - Efektívnosť
Aj keď prísne geometrické tolerancie môžu zvýšiť výrobné náklady, vhodná tolerancia môže v dlhodobom horizonte skutočne ušetriť náklady. Nadmerné uvedenie tolerancií môže viesť k zbytočným operáciám obrábania a vyšším sadzbám šrotu. Na druhej strane, pod - špecifikácia tolerancií môže mať za následok správne časti, ktoré nefungujú správne, čo vedie k nákladným prepracovaniu alebo zlyhaniam produktu.
Ako sú určené geometrické tolerancie?
Geometrické tolerancie sú určené na inžinierskych výkresoch pomocou súboru symbolov a numerických hodnôt. Štandard American Society of Mechanic Engineers (ASME) Y14.5 a Medzinárodná organizácia pre štandardizáciu (ISO) 1101 je najpoužívanejšími štandardmi pre geometrickú toleleranciu.
Na inžinierskom výkrese sú symboly geometrickej tolerancie umiestnené v riadiacich rámcoch funkcií. Každý riadiaci rám funkcie obsahuje symbol geometrickej tolerancie, hodnotu tolerancie a akékoľvek ďalšie modifikátory. Napríklad rámec riadenia funkcie pre priamu môže vyzerať takto:
[Symbol rovnosti] [Hodnota tolerancie] [Referencia o údajoch (ak existuje)]
Referencia o údajoch sa používa na vytvorenie referenčnej roviny alebo osi pre geometrickú toleranciu. Poskytuje východiskový bod na meranie geometrických prvkov časti.
Geometrické tolerancie v rôznych materiáloch
Výber materiálu môže tiež ovplyvniť geometrické tolerancie pri obrábaní CNC. Napríklad pri obrábaníCNC obrábanie 303 304 316 Časti z nehrdzavejúcej ocele, nehrdzavejúca oceľ je relatívne tvrdá a môže si vyžadovať presnejšie obrábanie na dosiahnutie požadovaných geometrických tolerancií. Rezacie sily a opotrebenie nástroja je potrebné starostlivo kontrolovať, aby sa udržala presnosť časti.
V prípadeCNC obrábanie 3040 6040 Hliníkové diely, hliník je mäkší materiál. Aj keď je ľahšie na stroji, môže byť náchylnejšie na deformáciu počas obrábania. Preto je potrebné zvoliť správne parametre vybavenia a obrábania, aby sa zabezpečilo splnenie geometrických tolerancií.

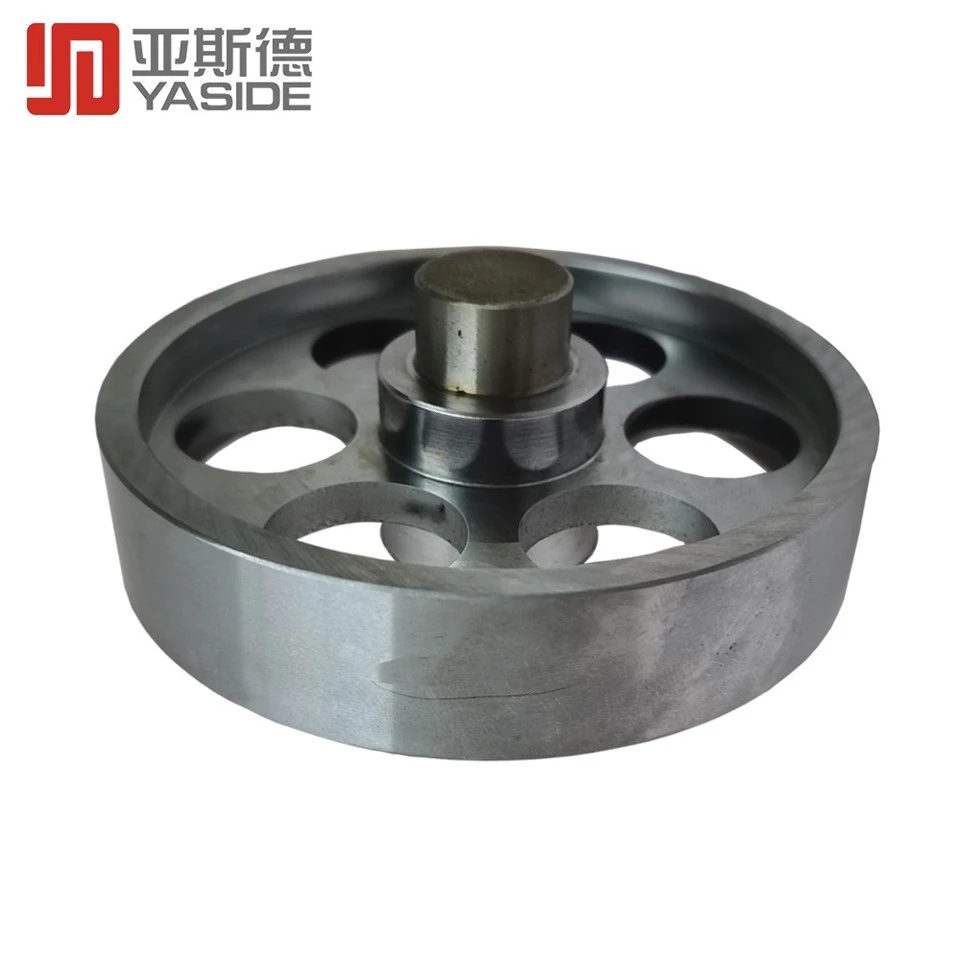

PreCNC oceľové prevodové kolesá obrábanie pre stroje, Vysoké požiadavky na presnosť prenosových kolies vyžadujú prísnu kontrolu geometrických tolerancií. Kruhové, spustenie - a tolerancie polohy sú rozhodujúce pre hladkú prevádzku prenosového systému.
Výzvy pri dosahovaní geometrických tolerancií pri obrábaní CNC
Schopnosť
Presnosť a presnosť samotného stroja CNC zohrávajú významnú úlohu pri dosahovaní geometrických tolerancií. Staršie stroje môžu mať obmedzenia, pokiaľ ide o presnosť a opakovateľnosť umiestnenia, ktoré môžu ovplyvniť geometrickú kvalitu opracovaných častí.
Opotrebenie nástroja
Opotrebovanie nástroja počas obrábania môže spôsobiť zmeny v rezných silách a tvar nástroja na rezanie, čo vedie k odchýlkam od špecifikovaných geometrických tolerancií. Na udržanie presnosti procesu obrábania sú potrebné pravidelné inšpekcie a výmena nástrojov.
Vlastnosti materiálu
Ako už bolo uvedené, materiálne vlastnosti, ako je tvrdosť, ťažnosť a tepelná vodivosť, môžu ovplyvniť proces obrábania a schopnosť dosiahnuť geometrické tolerancie. Rôzne materiály môžu vyžadovať rôzne stratégie a parametre obrábania.
Opevnenie a nastavenie
Správne vybavenie a nastavenie obrobku sú nevyhnutné na dosiahnutie presných geometrických tolerancií. Ak obrobok nie je držaný bezpečne alebo je nesprávne zarovnaný, môže to viesť k chybám v procese obrábania.
Záver
Geometrické tolerancie sú neoddeliteľnou súčasťou obrábania CNC kovových častí. Ako dodávateľ CNC obrábania kovových dielov sa zaväzujem zabezpečiť, aby sa všetky naše časti vyrábali v rámci špecifikovaných geometrických tolerancií. Pochopením dôležitosti geometrických tolerancií, ich správnym špecifikovaním a riešením problémov pri ich dosiahnutí môžeme poskytnúť vysoko kvalitné časti, ktoré vyhovujú potrebám našich zákazníkov.
Ak potrebujete CNC - opracované kovové časti s presnými geometrickými toleranciami, neváhajte nás kontaktovať kvôli obstarávaniu a ďalšej diskusii. Máme odborné znalosti a skúsenosti, ktoré vám poskytnú najlepšie riešenia pre vaše konkrétne požiadavky.
Odkazy
- Americká spoločnosť strojárskych inžinierov (ASME) Y14.5 štandard
- Medzinárodná organizácia pre štandardizáciu (ISO) 1101
- „Príručka pre obrábanie CNC“ rôznymi autormi
- „Geometrické rozmery a tolerovanie“ učebnice a priemyselné publikácie
